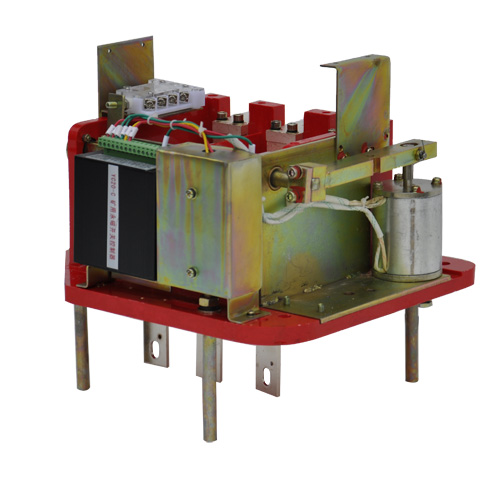

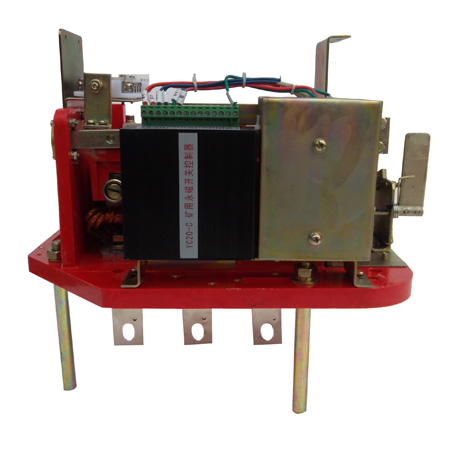

一、產品概述
本產品適用于戶內交流50HZ，額定電流400A、額定電壓1140V、660V及以下等級的電力系統中，作為電器設備的控制和保護開關。尤其適合于煤礦饋電系統組成的礦用一般型及隔爆型配電裝置中。產品結構簡單、零件少、使用壽命長、一般不需維修、控制簡單、電源功耗小、性能可靠、且分?jǐn)嗄芰?qiáng)是傳統電磁操動機構斷路器的理想替代品。
二、基本形式
1 輔助觸頭為二常開二常閉）
2 斷路器為電磁操動，永久磁鐵終端保持，電子控制。
三、產品正常工作條件
1海拔高度不超過： 1000米
2 環境溫度： -5℃～+40℃
3 相對濕度： +25℃時不大于95%
4 安裝位置與垂直面的傾斜度不大于15度
5 周圍氣氛中無破壞絕緣的氣體及導電塵埃
四、技術參數及主要特性
型號規格
技術參數 |
BKD9-400/1.14A型 |
BKD9-400/1.14 B型 |
|
額定電壓V |
1140 |
1140 |
|
額定電流A |
400 |
400 |
|
額定短路開斷電流A |
9000 |
9000 |
|
電壽命（萬次） |
0.3 |
0.3 |
|
機械壽命（萬次） |
3 |
3 |
|
固有合閘時間 |
＜70ms |
＜70ms |
|
固有分閘時間 |
≤30ms |
≤30ms |
|
控制電壓V |
127 |
127 |
|
三相不同期時間 |
≤0.5ms |
≤0.5ms |
|
單級合閘回路電阻 |
≤120µΩ |
≤120µΩ |
|
觸頭開距mm |
3+0.5mm |
3+0.5mm |
|
觸頭超程mm |
1.5+1mm |
1.5+1mm |
外型尺寸
(高X寬X深mm) |
338X300X300 |
338X300X300 |
