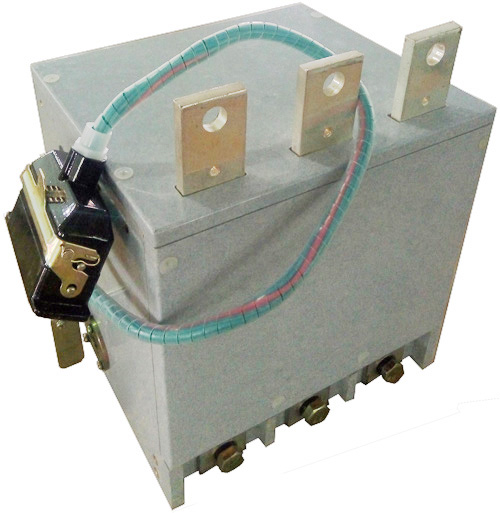

一、產品概述
該產品適用于交流50HZ，額定電壓1140伏及以下等級，額定電流400安及以下電流等級的線路中，作為供電系統的總開關、分支開關，也可作為大容量電動機的頻繁啟動之用。并適用于與各種保護裝置組成各種配電開關，特別適宜于組成煤礦隔爆型真空饋電開關。本品不僅有電動合、分閘裝置，而且還設置有應急手動分閘機構，且電源功耗小、性能可靠、分?jǐn)嗄芰?qiáng)，可與永磁機構斷路器完全媲美。
二、基本形式
1 主回路極數為三級（常開）
2 輔助觸頭為二常開二常閉
3 斷路器為電磁合閘，機械保持（數字智能化電路欠壓線圈帶電時）
4 斷路器帶電動分閘和手動分閘
三、產品正常工作條件
1海拔高度不超過： 2000米
2 環境溫度： -25℃～+40℃
3 相對濕度： +25℃時不大于95%
4 安裝位置與垂直面的傾斜度不大于15度
5 周圍氣氛中無破壞絕緣的氣體及導電塵埃
四、
技術參數及主要特性
型號規格
技術參數 |
ZV1-400/1.14-型 |
|
額定電壓V |
1140 |
|
額定電流A |
400 |
|
額定短路開斷電流A |
9000 |
|
電壽命（萬次） |
0.3 |
|
機械壽命（萬次） |
2 |
|
固有合閘時間 |
＜100ms |
|
固有分閘時間 |
≤30ms |
|
控制電壓V |
127/220 |
|
三相不同期時間 |
≤1ms |
|
單級合閘回路電阻 |
≤120µΩ |
|
觸頭開距mm |
2.6～3.2 |
|
觸頭超程mm |
1.6～2.2 |

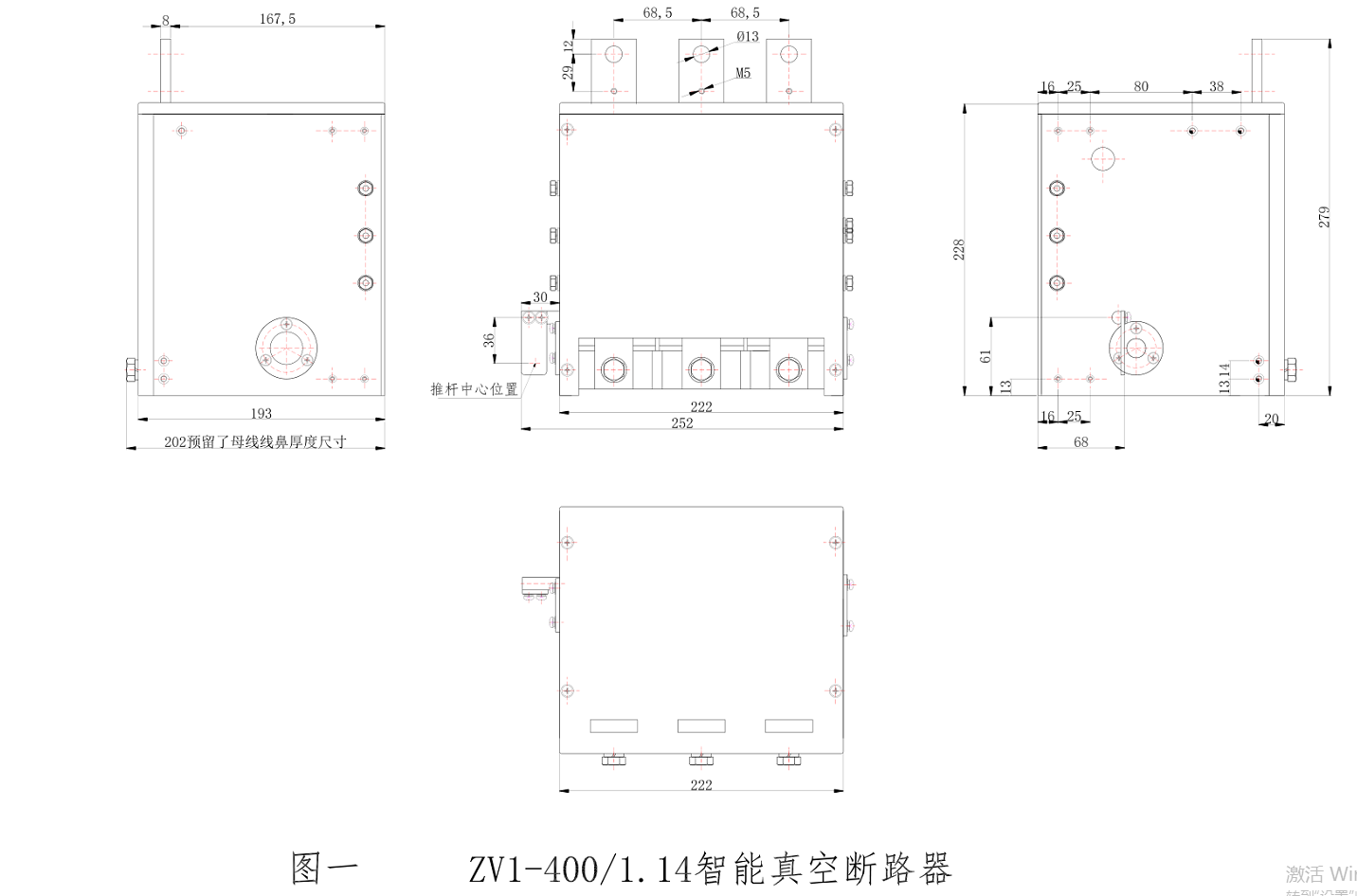

外型尺寸
(高X寬X深mm) |
279X222X202 |
