一、
產品概述
本產品主要用于1140V或660V三相配電網中，用于分配電能，保護線路及電源設備，廣泛用于鐵路、礦山、電力等部門。產品為電磁合閘，127V(220V)起動,24V(48V)帶電保持，失電分閘。結構簡單，調整、維修方便，使用壽命長，可靠性高。可方便與智能型電子保護器組成隔爆型饋電開關。
二、基本形式
1、斷路器為電磁合閘，帶電維持24V（48V）
2、輔助觸頭為二常開二常閉
三、產品正常工作條件
1、 使用環境溫度： -5℃～+40℃
2、 海拔高度不超過； 2000米
3、 環境溫度： 在環境溫度40℃時，相對濕度不大于50%
4、 污染等級： 三級
5、 安裝類別： 主回路Ⅲ，控制回路Ⅱ
6、 安裝條件： 垂直安裝，傾斜度小于15度
7、 輔助開關使用類別： AC-15,DC-13
四、技術參數及主要特性
型號規格
技術參數 |
ZN-200/1.14-6(電保持) |
|
額定電壓V |
1140 |
|
額定電流A |
200 |
|
額定短路開斷電流A |
6000 |
|
電壽命（萬次） |
0.3 |
|
機械壽命（萬次） |
2 |
|
固有合閘時間 |
＜100ms |
|
固有分閘時間 |
≤30ms |
|
控制電壓V |
127/220 |
|
維持電壓V |
24/48 |
|
三相不同期時間 |
≤1ms |
|
單級合閘回路電阻 |
≤120µΩ |
|
觸頭開距mm |
2.2～2.8 |
|
觸頭超程mm |
1.2～1.8 |

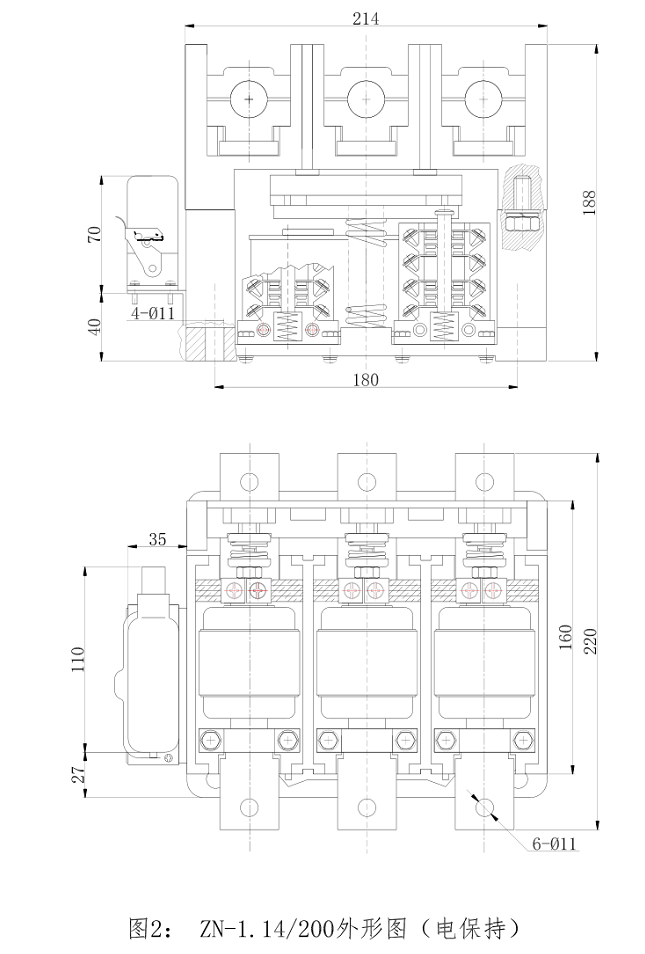

外型尺寸
(高X寬X深mm) |
188X220X249
|
