ZN20-630(500)系列 ZN20-630(500)臥式
一、
產品概述
本產品主要適用于交流50HZ，額定電壓1140V及以下等級，額定電流630A及以下電流等級的線路中，作為供電系統的總開關、分支開關，也可作為大容量電動機的不頻繁啟動之用。并適用于與各種保護裝置組成各種配電開關，特別適宜于組成煤礦隔爆型真空饋電開關。
二、基本形式
1 主回路極數為三級（常開）；
2 輔助觸頭為三常開三常閉；
3 斷路器為電磁合閘，機械保持（欠壓線圈帶電時）；
4 斷路器帶分勵脫扣器，欠壓脫扣器和手動分閘。
三、產品正常工作條件
1 海拔高度不超過2000米；
2 環境溫度：-25℃～+40℃；
3 相對濕度：+25℃時不大于95%；
4 安裝位置與垂直面的傾斜度不大于15度；
5 周圍無破壞絕緣的氣體及導電塵埃；
6在無顯著沖擊和振動的場合。
四、技術參數及主要特性
型號規格
技術參數 |
ZN20-630(500)/1.14-12.5(臥式) |
ZN20-630(500)/1.14-12.5(插接式) |
|
額定電壓V |
1140 |
1140 |
|
額定電流A |
630（500） |
630（500） |
|
額定短路開斷電流A |
12500 |
12500 |
|
電壽命（萬次） |
0.3 |
0.3 |
|
機械壽命（萬次） |
1.5 |
1.5 |
|
固有合閘時間 |
＜100ms |
＜100ms |
|
固有分閘時間 |
≤30ms |
≤30ms |
|
控制電壓V |
127/220 |
127/220 |
|
三相不同期時間 |
＜1ms |
＜1ms |
|
單級合閘回路電阻 |
≤100µΩ |
≤100µΩ |
|
觸頭開距mm |
2.6～3.2 |
2.6～3.2 |
|
觸頭超程mm |
1.6～2.2 |
1.6～2.2 |

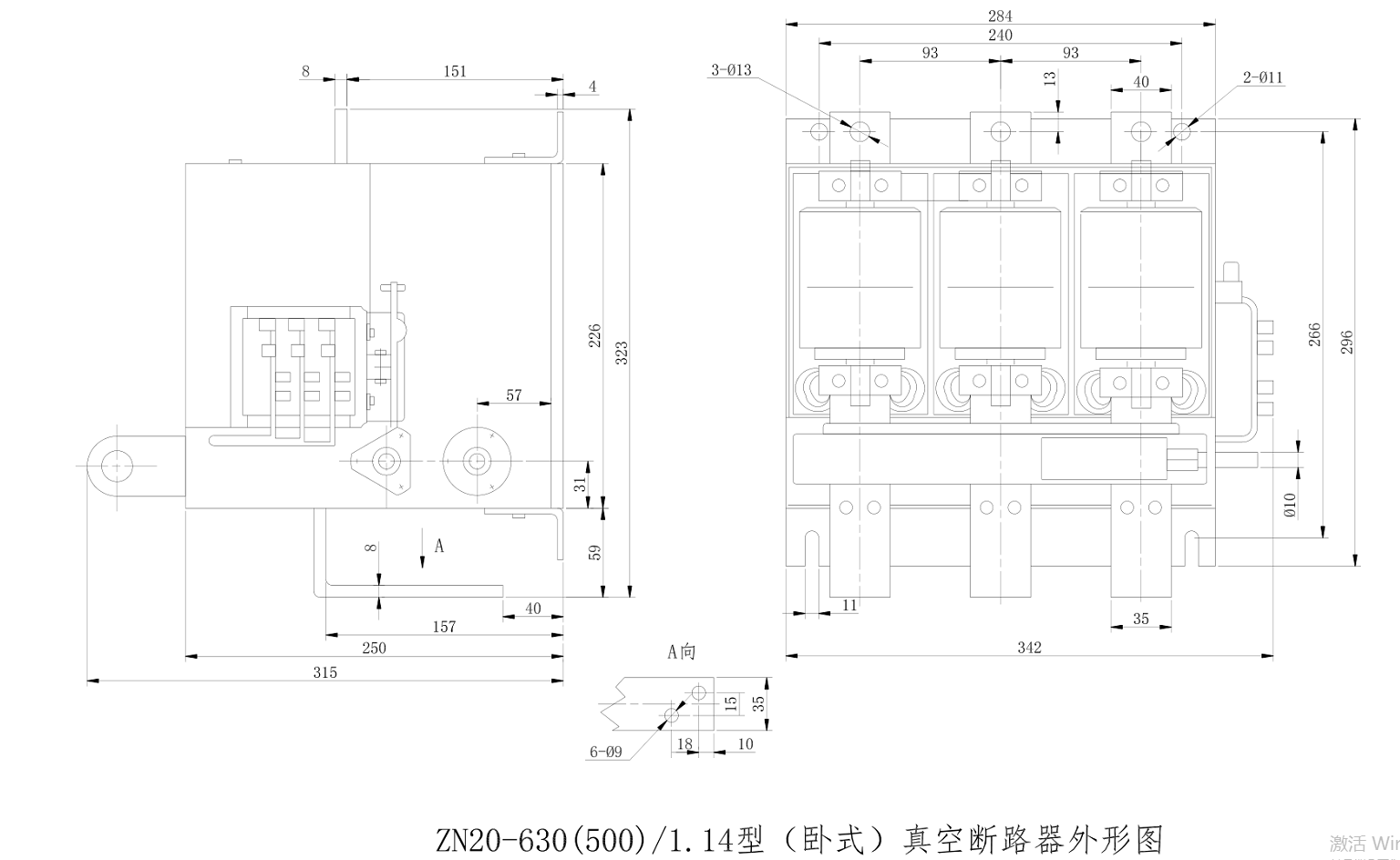

外型尺寸
(高X寬X深mm) |
323X342X315 |
298X342X315 |
